Typ

Velikost vstupu/výstupu produktu

ATEX

Počet tyčí

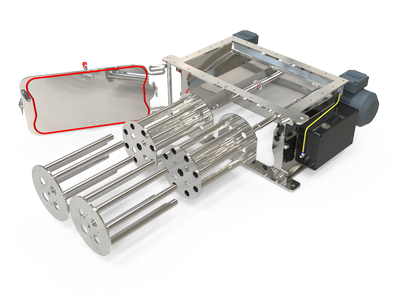

Cleanflow magnety – ruční čištění – Rotační

Vhodné zejména pro magnetickou filtraci malých množství železných nečistot ze špatně proudících prášků, např. mastných, v přepravních potrubích s volně se sypajícím materiálem. Otáčení magnetických tyčí brání uvíznutí a ucpání.

  • 1 nebo 2 rotory s magnetickými tyčemi
  • Magnetické tyče v trubici extraktoru (Max. 13 000 gauss)
  • Kapacita 9–45 m³/h
  • Základní / potravinářský / farmaceutický typ
  • Možnost ATEX II 1/2 D
Filtrujte produkty

Základní – verze bez certifikátu ATEX Základní povrchová úprava = tryskané Ra 3 µm
Nevhodné pro suroviny ATEX s rizikem výbuchu prachu

• Vyhledejte s pomocí filtru rychle variantu produktu

• Klikněte na variantu produktu a prohlédněte si dostupné příslušenství, náhradní díly, technické listy, nákresy a další informace o produktu, které lze stáhnout.

• Pro podrobnější popisy produktů a video animaci rolujte do části pod prvními 3 variantami.

3 variants
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-06E-N-NA-F1m-B-B
Číslo výrobku SCRA2020011
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-08E-N-NA-F1m-B-B
Číslo výrobku SCRA3030011
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-12E-N-NA-F1m-B-B
Číslo výrobku SCRA3030021
Skladem 0
Max. kapacita 18 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Špatně proudící prášky v potrubích s volně se sypajícím materiálem.

Tyto rotační Cleanflow magnetické separátory se obzvláště hodí pro špatně proudící prášky. Rotační magnetické tyče brání uvíznutí a nakonec zablokování a ucpání (viz také „Pracovní princip“).



„Základní“ verze jsou vhodné pro tzv. nepotravinářské aplikace; hygienické „Potravinářské“ / „Farmaceutické“ verze jsou vhodné pro potravinářský a farmaceutický průmysl s rizikem bakteriálního růstu.

Rotační Cleanflow magnetický separátor SECR – ruční čištění | Goudsmit Magnetics

Informace o konstrukci a materiálech

Shrnutí důležitých specifikací

  • Několik magnetických tyčí umístěných v rotoru
  • Tyče extraktoru pro „rychlé čištění“
  • Vlastnosti magnetu: neodym
  • Vyjímatelný rotor na hřídeli poháněný elektromotorem
  • Materiály – v kontaktu s produktem: AISI316(L)
  • Dvířka s masivním závěsem, který drží rychlosvorky
  • Těsnění dveří z bytelného silikonu EC1935 /FDA
  • Bezpečnostní dveřní spínač Steute – zapíná/vypíná motor, když jsou dvířka zavřená/otevřená

Dostupné příslušenství, verze a možnosti

On-line dostupné příslušenství a náhradní díly

Pro vyhledání dostupného příslušenství a náhradních dílů klikněte na variantu produktu.



Verze:

  • Základní typy jsou vhodné pro nepotravinářská použití – bez nebezpečí bakteriálního růstu.
  • Potravinářské typy jsou vhodné pro potravinářská a farmaceutická použití, kde existuje riziko bakteriálního růstu.
  • Farmaceutické typy s hydroformovaným krytem jsou vhodné pro potravinářská a farmaceutická prostředí, kde existuje velmi vysoké riziko bakteriálního růstu. Tento typ má hladké, šikmé povrchy a zaoblené rohy bez svarů.
  • ATEX: potravinové a základní typy obsahují verze s certifikací ATEX a bez ní, farmaceutické typy mají všechny certifikaci ATEX. Všechny verze s certifikací ATEX jsou certifikované podle nařízení  ATEX Ex II 1/2D.



Možnosti:

  • Verze pro vysoké teploty (až 140 °C) – nejsou k dispozici v kombinaci s certifikací ATEX
  • Bílé těsnění dveří namísto červeného
  • Vstupní/výstupní kusy adaptéru ze čtvercové na kruhovou přírubu
  • Extra silné magnety
  • Signály rozhraní: Analogový kontakt pro připojení PTC rezistoru

Možnost pro farmaceutické typy:

  • Příruby s jištěním proti posunu

Cleanflow – rotační – magnetický separátor SECR / hydroformované leštěné pouzdro | Goudsmit Magnetics

Filtrování a vypouštění železných kontaminantů

Jak funguje magnetická filtrace?

Magnetický rotor s velmi silnými  magnetickými tyčemi z neodymu je umístěn uprostřed toku výrobků. Výrobky s železnými nečistotami prochází několika magnetickými tyčemi, zatímco proudí přes separátor.



Magnety přitahují procházející feromagnetické nečistoty. Zachycené částice se přichytí na magnety, zatímco očištěný produkt proudí dále.



Protože rotor v krytu rotuje, výrobky z tyčí nepřetržitě spadávají. Tím se zabraňuje „zanesení“, nahromadění produktu a následnému ucpání. Kapacita magnetického filtrování navíc zůstává optimální, protože magnetické tyče zůstávají čisté.



Jak čištění / vypouštění železa funguje?

Jakmile zastavíte tok výrobků, můžete vyjmout celou jednotku magnetického rotoru ze skluzu produktu.



Následně můžete magnetické tyče vytáhnout z trubic extraktoru (jako jednotku), čímž dojde k odpadnutí železných částic z trubic extraktoru.


Postup čištění / vypouštění železa

  1. Zastavte tok produktu.
  2. Uvolněte svorky upínacího prvku.
  3. Vyjměte celou magnetickou jednotku z krytu.
  4. Vyjměte magnetickou jednotku z jednotky extraktoru a umístěte ji mimo jednotku extraktoru na čistý povrch.
    Zachyťte železné částice, které nyní začnou vypadávat z trubic, a zlikvidujte je.
  5. Otřete všechny díly jemným hadříkem a, je-li to nutné, vhodnou čisticí kapalinou.
  6. Vložte magnetickou jednotku zpět do jednotky extraktoru.
  7. Vložte kompletní sestavu magnetické jednotky zpět do krytu.
  8. Utáhněte svorky upínacího prvku.
  9. Obnovte tok produktu.

(pokračování) Základní – verze bez certifikace ATEX • Základní povrchová úprava = tryskané Ra 3 µm
• Není vhodné pro suroviny s certifikací ATEX, u kterých hrozí výbuch prachu

• Vyhledejte s pomocí filtru rychle variantu produktu

• Klikněte na variantu produktu a prohlédněte si dostupné příslušenství, náhradní díly, technické listy, nákresy a další informace o produktu, které lze stáhnout.

2 variants
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-16E-N-NA-F1m-B-B
Číslo výrobku SCRA5230011
Skladem 0
Max. kapacita 45 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-24E-N-NA-F1m-B-B
Číslo výrobku SCRA5230021
Skladem 0
Max. kapacita 36 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Základní – verze s certifikací ATEX • Základní povrchová úprava = tryskané Ra 3 µm
• Bezpečné provedení bez výbuchu pracu dle Atex II 1/2D

• Vyhledejte s pomocí filtru rychle variantu produktu

• Klikněte na variantu produktu a prohlédněte si dostupné příslušenství, náhradní díly, technické listy, nákresy a další informace o produktu, které lze stáhnout.

7 variants
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-05C-HT-Ex-F1m-B-B-
Číslo výrobku E0157618
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 100 °C
Magnetická indukce na magnetické tyči (±10%) 13000 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-07C-HT-Ex-F1m-B-B-
Číslo výrobku E0157624
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 100 °C
Magnetická indukce na magnetické tyči (±10%) 13000 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-06E-N-Ex-F1m-B-B
Číslo výrobku SCRA2020012
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-08E-N-Ex-F1m-B-B
Číslo výrobku SCRA3030012
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-12E-N-Ex-F1m-B-B
Číslo výrobku SCRA3030022
Skladem 0
Max. kapacita 18 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-16E-N-Ex-F1m-B-B
Číslo výrobku SCRA5230012
Skladem 0
Max. kapacita 45 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-24E-N-Ex-F1m-B-B
Číslo výrobku SCRA5230022
Skladem 0
Max. kapacita 36 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Potraviny – verze bez certifikace ATEX • Povrchová úprava = leštěné Ra 0,4 µm
• Není vhodné pro toky materiály s certifikací ATEX, které jsou citlivé na výbuch prachu

• Vyhledejte s pomocí filtru rychle variantu produktu

• Klikněte na variantu produktu a prohlédněte si dostupné příslušenství, náhradní díly, technické listy, nákresy a další informace o produktu, které lze stáhnout.

5 variants
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-06E-N-NA-F5m-B-B
Číslo výrobku SCRB2020011
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-08E-N-NA-F5m-B-B
Číslo výrobku SCRB3030011
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-12E-N-NA-F5m-B-B
Číslo výrobku SCRB3030021
Skladem 0
Max. kapacita 18 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-16E-N-NA-F5m-B-B
Číslo výrobku SCRB5230011
Skladem 0
Max. kapacita 45 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-24E-N-NA-F5m-B-B
Číslo výrobku SCRB5230021
Skladem 0
Max. kapacita 36 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Potraviny – verze s certifikací ATEX • Povrchová úprava = leštěné Ra 0,4 µm
• Bezpečné provedení bez výbuchu pracu dle Atex II 1/2D

• Vyhledejte s pomocí filtru rychle variantu produktu.

• Klikněte na variantu produktu a prohlédněte si dostupné příslušenství, náhradní díly, technické listy, nákresy a další informace o produktu, které lze stáhnout.

7 variants
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-05C-HT-Ex-F5m-B-B-
Číslo výrobku E0157610
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 100 °C
Magnetická indukce na magnetické tyči (±10%) 13000 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-07C-HT-Ex-F5m-B-B-
Číslo výrobku E0157621
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 100 °C
Magnetická indukce na magnetické tyči (±10%) 13000 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #200 mm

Cena na vyžádání

SECR-B-2020-06E-N-Ex-F5m-B-B
Číslo výrobku SCRB2020012
Skladem 0
Max. kapacita 9 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-08E-N-Ex-F5m-B-B
Číslo výrobku SCRB3030012
Skladem 0
Max. kapacita 24 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : #300 mm

Cena na vyžádání

SECR-B-3030-12E-N-Ex-F5m-B-B
Číslo výrobku SCRB3030022
Skladem 0
Max. kapacita 18 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-16E-N-Ex-F5m-B-B
Číslo výrobku SCRB5230012
Skladem 0
Max. kapacita 45 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka
Product variant

Velikost vstupu/výstupu produktu : 520x300 mm

Cena na vyžádání

SECR-B-5230-24E-N-Ex-F5m-B-B
Číslo výrobku SCRB5230022
Skladem 0
Max. kapacita 36 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Farmacie – hydroformované – verze s certifikací ATEX • Špičkové potravinářské/farmaceutické provedení = hydroformovaný kryt + leštěná povrchová úprava Ra 0,4 µm
• IP65 / Ex II 1/2 D T140 °C

• Pro zobrazení technických listů, nákresů a dalších informací o produktu ke stažení klikněte na variantu produktu.

1 variants
Product variant

Velikost vstupu/výstupu produktu : Ø150 mm

Cena na vyžádání

SECR-H-D150-06E-N-Ex-F5T-B-B
Číslo výrobku E0090836
Skladem 0
Max. kapacita 10 m³/h
Max. provozní teplota produktu 60 °C
Magnetická indukce na magnetické tyči (±10%) 10700 gaussů
Více informací..
  • Specifikace
  • Příslušenství
  • Videa
  • Ke stažení
  • Žádost o nabídku nebo objednávka

Přidáno

Produktový klíč:
Číslo výrobku:
Počet:

Jejda!

Něco se pokazilo: produkt nelze přidat do nákupního košíku. Zkuste to prosím znovu!

Cena na vyžádání

Cena na vyžádání

* Tuto položku můžeme dodat do {0}. Budeme vás informovat o přesném termínu dodání.
Minimální množství objednávky Cena za jednotku Procento slevy
